ستون‌سازی با ناودانی UPN و UPE: استانداردها و موارد کاربرد

تاریخ بروزرسانی: 1404/06/04

اسکلت هر سازه، ستون های آن است؛ عناصری که بار را از طبقات بالا به فونداسیون منتقل کرده و پایداری کل بنا را تضمین می کنند. در میان پروفیل های فولادی متنوعی که برای این وظیفه حیاتی به کار می روند، ناودانی ها به دلیل شکل هندسی منحصر به فرد و قابلیت ترکیب، جایگاه ویژه ای دارند. اما انتخاب ناودانی مناسب برای ستون سازی، یک تصمیم ساده نیست و نیازمند درک دقیقی از استانداردها و تفاوت های فنی است. وب سایت تحویل آهن در این صفحه، به طور کامل به بررسی موضوع ستون سازی با ناودانی UPN و UPE: استانداردها و موارد کاربرد می پردازیم تا شما را در انتخاب هوشمندانه برای پروژه های خود یاری کنیم.

برای آگاهی از جدیدترین قیمت انواع ناودانی برای خرید می توانید به صفحهقیمت روز نبشی و ناودانیمراجعه کنید.

فهرست محتوا:

• ناودانی چیست؟ نگاهی به پروفیل U شکل در صنعت ساختمان
• تفاوت های کلیدی ناودانی UPN و UPE
• اصول و روش های ساخت ستون با استفاده از ناودانی
• استانداردها و الزامات فنی در طراحی ستون با ناودانی
• موارد کاربرد ستون های ساخته شده از ناودانی در صنعت
• جمع بندی

ناودانی چیست؟ نگاهی به پروفیل U شکل در صنعت ساختمان

قبل از ورود به بحث تخصصی ستون سازی، بیایید یک قدم به عقب برگردیم. ناودانی (Channel Section) یکی از مقاطع فولادی گرم نورد است که به دلیل شکل سطح مقطع آن که شبیه به حرف U انگلیسی است، به این نام نیز شناخته می شود. این پروفیل از یک بخش صاف و میانی به نام جان (Web) و دو لبه کناری به نام بال (Flange) تشکیل شده است. همین ساختار ساده اما کارآمد، باعث شده تا ناودانی ها در طیف وسیعی از کاربردهای صنعتی و ساختمانی، از ساخت تیر و خرپا گرفته تا شاسی ماشین آلات سنگین، نقشی کلیدی ایفا کنند.

ناودانی ها خود بر اساس استاندارد تولید و مشخصات وزنی به دسته های مختلفی تقسیم می شوند. به عنوان مثال، در بازار ایران، علاوه بر ناودانی های اروپایی که موضوع بحث ما هستند، دسته بندی دیگری تحت عنوان ناودانی سبک نیز وجود دارد که بر اساس وزن و ابعاد متفاوت، برای کاربردهای خاصی بهینه شده است. برای آشنایی با ناودانی سبک و کاربردهای آن نیز می توانید به صفحه مربوط به آن سر بزنید.

ناودانی سبک به زبان ساده و کاربردهای آن (راهنمای جامع)

در ادامه، ما تمرکز خود را بر روی دو استاندارد اصلی اروپایی یعنی UPN و UPE و تفاوت های بنیادین آنها خواهیم گذاشت.

تفاوت های کلیدی ناودانی UPN و UPE

شاید در نگاه اول، هر دو پروفیل UPN و UPE شبیه به هم به نظر برسند، اما تفاوت های ظریف و در عین حال مهمی در هندسه و مشخصات مکانیکی آنها وجود دارد که مستقیماً بر نحوه طراحی، اتصال و عملکرد نهایی ستون تأثیر میگذارد.

تفاوت در شکل هندسی: بال های شیب دار در برابر بال های موازی

بارزترین و اصلی ترین تفاوت میان این دو استاندارد، در شکل بال های آنها نهفته است:

• ناودانی UPN (UNP): این پروفیل که مطابق با استاندارد DIN 1026-1 تولید می شود، دارای بال های شیب دار (مخروطی) است. به این معنی که ضخامت بال ها در نزدیکی جان بیشتر بوده و هرچه به لبه بیرونی نزدیک می شویم، از این ضخامت کاسته می شود. این شیب داخلی (حدود 8%) مشخصه اصلی این استاندارد قدیمی تر است. این ویژگی، فرآیند اتصال پیچی را کمی چالش برانگیز می کند، زیرا برای اتصال صحیح پیچ و مهره به سطح شیب دار بال، اغلب نیاز به استفاده از واشرهای مخصوص شیب دار (Tapered Washers) است تا سطح تماس صافی ایجاد شود.
• ناودانی UPE: این پروفیل، نسخه مدرن تر و بهینه سازی شده ای است که طبق استاندارد DIN 1026-2 تولید می شود و دارای بال های موازی است. در این نوع، ضخامت بال ها در تمام طول آن کاملاً یکنواخت است. این طراحی هوشمندانه، اتصالات، به خصوص اتصالات پیچی را بسبار ساده تر و سریع تر می‌کند، زیرا دیگر نیازی به واشرهای خاص نیست و یک سطح صاف و ایده آل برای هر نوع اتصالی فراهم است.

مقایسه بر اساس استاندارد تولید و جدول اشتال

هر پروفیل فولادی شناسنامه فنی خود را دارد که در جداول استاندارد مهندسی، معروف به جدول اشتال، ثبت شده است.

• ناودانی UPN یک استاندارد سنتی و قدیمی تر در اروپاست.
• ناودانی UPE به عنوان یک استاندارد جدیدتر با هدف بهینه سازی و رفع محدودیت های UPN معرفی شد.

یکی از نکات جالب در مقایسه این دو در جدول اشتال این است که برای یک ارتفاع مشخص (مثلاً سایز 200)، ناودانی UPE معمولاً دارای جان و بال های پهن تری نسبت به UPN است. این سطح مقطع عریض تر، خواص مکانیکی بهتری را در برخی جهات فراهم می کند و در عین حال می تواند وزن کمتری داشته باشد که این موضوع به بهینه سازی اقتصادی پروژه کمک شایانی می کند.

تفاوت در وزن و خواص مکانیکی

اگرچه ممکن است اختلاف وزن در یک شاخه ناچیز به نظر برسد، اما در یک پروژه بزرگ با صدها ستون، این تفاوت به چندین تن فولاد و اسراف مالی قابل توجهی تبدیل می شود. به طور کلی، ناودانی های UPE در سایزهای مشابه، وزن کمتری نسبت به UPN دارند. از نظر خواص مکانیکی، بال های موازی و پهن تر UPE باعث می شود ممان اینرسی (Moment of Inertia) یا لختی دورانی حول محور ضعیف (محور Y-Y) در آن بیشتر باشد. این به زبان ساده یعنی ناودانی UPE مقاومت بیشتری در برابر خمش در جهت بال ها از خود نشان می دهد که این یک مزیت بسیار مهم در طراحی ستون های مرکب است.

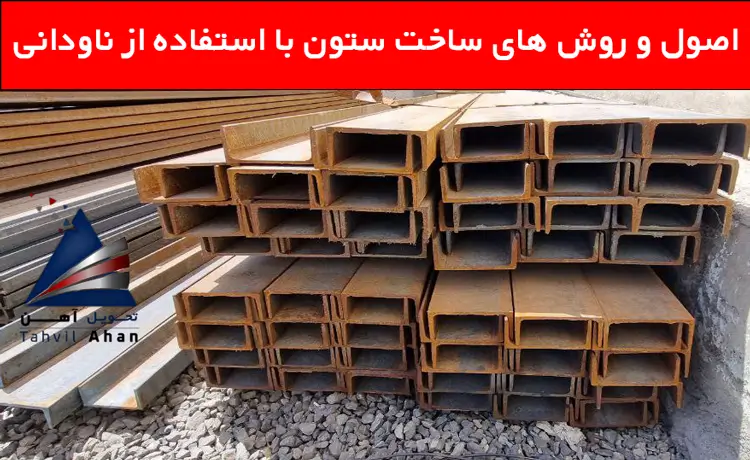

اصول و روش های ساخت ستون با استفاده از ناودانی

ناودانی ها به ندرت به صورت تکی به عنوان ستون اصلی باربر در سازه های بزرگ به کار می روند. قدرت واقعی آنها زمانی آشکار می شود که به صورت ترکیبی (Built-up Section) استفاده شوند. در ادامه با انواع روش های ساخت ستون به کمک ناودانی آشنا می شویم:

ستون دوبل با مقطع قوطی (Box Section)

این روش، محبوب ترین و اصولی ترین شیوه ساخت ستون با ناودانی است. در این حالت، دو شاخه ناودانی به صورت روبروی هم قرار گرفته و بال های آنها به یکدیگر متصل می شوند. برای اتصال آنها دو راهکار اصلی وجود دارد:

1. اتصال با تسمه (Plate): در فواصل مشخص، قطعاتی از ورق فولادی (تسمه) به بال های دو ناودانی جوش داده می شود.
2. اتصال با بست قورباغه ای (Lacing): به جای تسمه های یکپارچه، از اعضای مورب یا عمودی برای اتصال دو ناودانی استفاده می شود.

نتیجه نهایی، یک مقطع توخالی شبیه به قوطی است که دارای ممان اینرسی بسیار بالایی در هر دو جهت بوده و مقاومت فوق العاده‌ای در برابر کمانش محوری دارد.

ستون دوبل با مقطع I شکل (I-Section)

در روشی دیگر، دو شاخه ناودانی را می توان پشت به پشت به یکدیگر جوش داد تا یک مقطع شبیه به تیرآهن بال پهن (مقطع I شکل) ایجاد شود. این نوع ستون مرکب، مقاومت بسیار زیادی در یک جهت (در امتداد جان ها) دارد اما در جهت دیگر ضعیف تر است. از این روش زمانی استفاده می شود که بار جانبی یا نیاز به مقاومت خمشی تنها در یک راستای مشخص غالب باشد.

استفاده از ناودانی تک به عنوان ستون

الیته استفاده از یک ناودانی تنها به عنوان ستون، به دلیل عدم تقارن مقطع، بسیار محدود و پرریسک است. مرکز ثقل این مقطع بر روی محور تقارن آن قرار ندارد و این امر باعث می‌شود تحت بار محوری، تنش های خمشی و پیچشی ناخواسته ای در ستون ایجاد شود. بنابراین، استفاده از آن تنها برای بارهای بسیار سبک، ستون های کوتاه در سازه های موقت یا قاب‌های غیرباربر مجاز است و برای ستون های اصلی سازه به هیچ وجه توصیه نمی شود.

استانداردها و الزامات فنی در طراحی ستون با ناودانی

طراحی و ساخت ستون با ناودانی، یک فرآیند کاملاً دقیق و مهندسی شده است و باید بر اساس ضوابط و آیین نامه ها انجام شود.

الزامات مبحث دهم مقررات ملی ساختمان

در ایران، طراحی سازه های فولادی باید مطابق بامبحث دهم مقررات ملی ساختمانصورت گیرد. این آیین نامه ضوابط دقیقی را برای طراحی اعضای فشاری مرکب (مانند ستون های دوبل ناودانی) ارائه می دهد. این ضوابط شامل نحوه محاسبه مقاومت، کنترل کمانش کلی مقطع و کمانش موضعی اجزای آن است.

نکات محاسباتی: فاصله بهینه بست ها در ستون های دوبل

فاصله بین تسمه ها یا بست های اتصال دهنده در ستون های دوبل قوطی شکل، یک عدد اختیاری نیست. این فاصله باید توسط مهندس سازه به گونه ای محاسبه شود که اطمینان حاصل گردد دو پروفیل ناودانی به صورت یکپارچه عمل کرده و هیچکدام بین دو نقطه اتصال دچار کمانش مجزا نشوند. در غیر این صورت، ستون مقاومت مورد انتظار را نخواهد داشت.

کدام ناودانی برای ستون سازی بهتر است؟ UPN یا UPE؟

با توجه به تمام موارد گفته شده، پاسخ روشن است: برای پروژه های جدید، ناودانی UPE به دلیل سهولت در اتصالات، وزن کمتر و خواص مکانیکی بهینه تر، انتخاب برتر و هوشمندانه تری برای ستون سازی است. بال های موازی آن فرآیند ساخت و مونتاژ را تسریع کرده و هزینه های جانبی (مانند نیاز به واشر خاص) را حذف می کند. ناودانی UPN همچنان در بازار موجود است و ممکن است در پروژه های تعمیر و نگهداری سازه های قدیمی یا بر اساس موجودی بازار محلی مورد استفاده قرار گیرد، اما در طراحی های مدرن، UPE حرف اول را می زند.

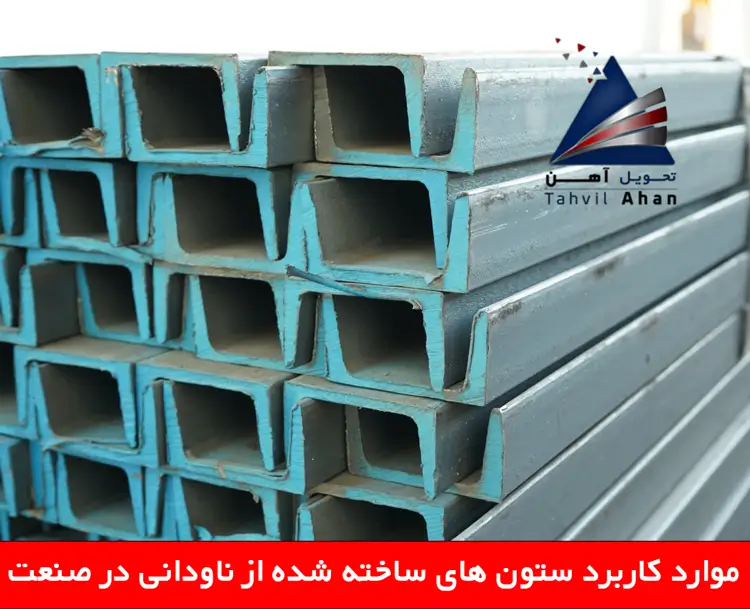

موارد کاربرد ستون های ساخته شده از ناودانی در صنعت

ستون های مرکب ساخته شده از ناودانی به دلیل استحکام و انعطاف پذیری در ساخت، در بخش‌های مختلفی از صنعت کاربرد دارند:

• ساخت ستون برای سوله های صنعتی و انبارها: یکی از رایجترین کاربردهای ستون دوبل ناودانی.
• استفاده در ساخت خرپا (Truss) و بادبند (Bracing): به عنوان اعضای فشاری و کششی.
• ستون های باربر در سازه های سبک و طبقات اضافه: به دلیل نسبت مقاومت به وزن مناسب.
• شاسی سازی ماشین آلات و تجهیزات صنعتی: برای ساخت قاب های مستحکم و پایدار.

جمع‌بندی: انتخاب هوشمندانه ناودانی برای پروژه شما

همانطور که دیدیم، فرق میان ناودانی UPN و UPE فراتر از یک تفاوت ظاهری ساده است؛ این یک تصمیم مهندسی است که بر هزینه، سرعت اجرا و ایمنی نهایی سازه شما تأثیر مستقیم دارد. ناودانی UPE با طراحی مدرن و کارآمد خود، راه حلی بهینه برای ساخت ستون های مستحکم و اقتصادی ارائه می دهد، در حالی که UPN همچنان به عنوان یک گزینه سنتی در بازار حضور دارد. در نهایت، موفقیت پروژه شما در گروی انتخاب صحیح مصالح بر اساس دانش فنی و مشاوره با متخصصان است.

برای استعلام آخرین قیمت ناودانی UPN و UPE در سایزهای مختلف و دریافت مشاوره تخصصی برای انتخاب بهترین پروفیل متناسب با نیازهای پروژه تان، می‌توانید با کارشناسان فروش درتحویل آهنتماس بگیرید.
